今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

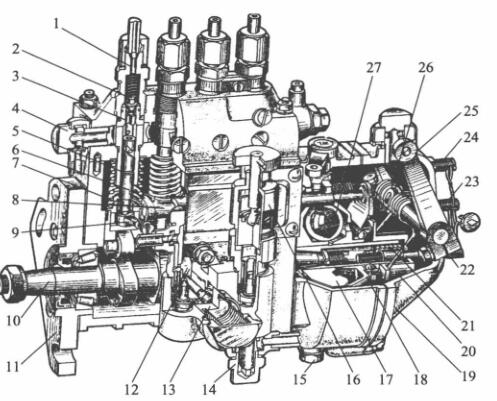

1-压力液压管插头; 2-很油阀; 3-很油高压闸阀; 4,14-进油内六角螺丝; 5-套简; 6-液压泵; 7-液压泵拉簧; 8-油门支撑杆;  9-调低臂; 10-凸轮机构轴; 11-比较固定接盘; 12-输油管管泵剪力轮; 13-输油管管泵; 15-放油螺塞; 16-手汽油泵;  17-驱动软件盘; 18-从动盘; 19-泵壳; 20-滑套; 21-标定拉簧; 22-加油量调准内六角螺丝; 23-怠速急停开关器内六角螺丝; 24-极速急停开关器内六角螺丝; 25-调节手柄; 26-调节拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体总承的注意效果是担保真空泵始于经常的准确度无误性，面对多缸柴油密度机认为，也要担保各缸真空泵经常的同一性。起担保效应的部件是滚珠底端到调控水泥垫块上单面的取决于高H。当喷真空泵气缸轴轮齿与曲轴轮齿取决于地方有一定时，H越大，柱塞泵闭合进油孔的经常太早，真空泵始于经常也太早。后者，H越小，真空泵始于经常越网络延迟。所以说要随着规划和冲击试验给出合理的滚珠体工作中取决于高H，以担保真空泵始于经常的准确度无误性。

1-凸轮机构轴; 2-液压泵斜槽; 3-泵盖; 4-精确定位螺丝; 5-回油道; 6-回油孔; 7-有油阀压缩拉簧; 8-有油阀紧座;  9-有油阀; 10-有油高压闸阀; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵压缩拉簧; 16-压缩拉簧座; 17-挺柱体:; 18-混凝土垫块; 19-压轮

  对于那些多缸机，各分泵的H值应问题。调控保护层水泥垫块在喷助力泵出厂检验报告时均已调好，不要随性相互交换。保护层水泥垫块是用耐腐原材料作成相结行热整理以挺高强度，所以说施用中不要损耗。如长耗时施用后损耗较多，可换面施用。

  喷真空泵泵体分左右两多部分，喷真空泵上体适用安转注塞泵偶件及油多阀偶件，阴道适用安转轴承轴、中键体和输真空泵等。泵体前侧的中部还有检视窗孔，是为了排查和更改提供的油位。底端有检视汽油车机油面的检视孔。喷真空泵上体有一只油道，与各注塞泵套筒室外的弧形油槽相联。弧形油槽则与注塞泵套筒上的进、回油孔相联。由输真空泵供来的低压低油进行进输液压管管接线头走进油道中。油道中的汽油车压力差由装在回输液压管管接线头内的回油阀掌握，一规范要求坚持在5～10kPa超范围内。液压过低，在注塞泵下降时，汽油车没能很快进行进油孔走进注塞泵上侧油腔。当油位频繁而使液压身高时，多此一举的汽油车会顶开回油阀流往汽油车细滤器中。
