本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车带发交流接触器组配电装置箱的角色： 1、合理化的计算动能。 2、不便对电源线路的开闭运行。 3、有较高的安全性高安全防护技能等级，能抽象化的显现电线的导通心态。

项目名称：656KW静音风能汽车发电机马达组单机配电箱主要元件明细清单
配电盘箱最主要的组件菜单
项目编号	名号	型号查询品种	标准	比例	生产厂
1	塑壳真空断路器	NXM-1250S/3300 1250A	台	1	正泰
2	电站发电装置组控住器	HGM6110	只	1	众智
3	发电厂机轉速的控制开关	C2002	只	1	孚创
4	直流变压器电板块	DC24V	只	1	众智
5	家庭型期间继电气	HH54P    DC24V	只	2	正泰
6	小里边继电气	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

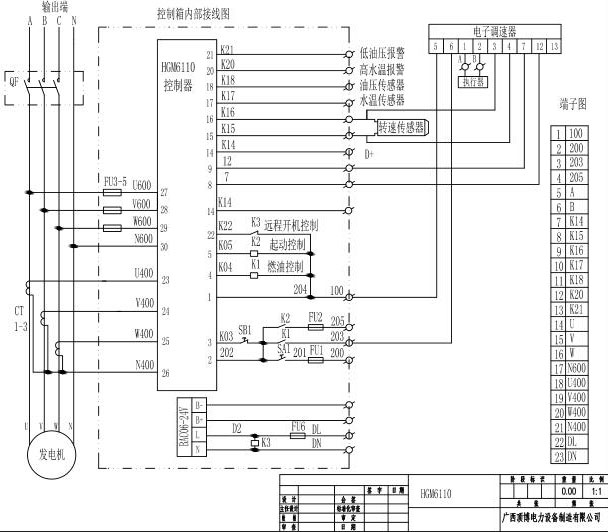

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.hravr.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
